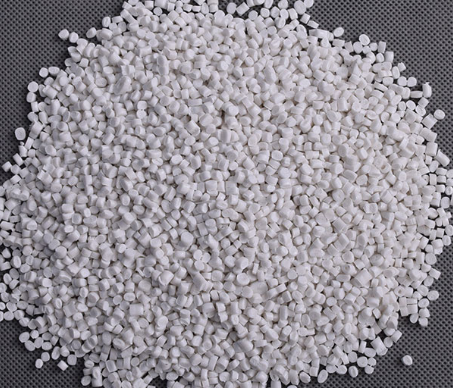

判断PP（聚丙烯）塑料颗粒是否掺假，可通过物理外观检查、基础性能测试、仪器分析三个层面逐步排查，以下是非常实用的方法：

一、物理外观初步筛查（快速判断）

1.看颜色与光泽

全新料：颜色均匀，多为半透明乳白/本色，光泽自然柔和，无杂色点、黑点。

掺假特征：

颜色发灰、发暗，有杂色颗粒、黑点、焦料（可能掺了回收料、废料）；

颗粒表面无光泽、发乌（可能掺了填充料如碳酸钙、滑石粉）；

颗粒大小不均、形状不规则。

2.闻气味

全新料：加热或摩擦后几乎无刺激性气味，只轻微塑料味。

掺假特征：

有刺鼻异味（如酸味、焦味、溶剂味）→ 掺了回收料或混入其他塑料（如PE、PVC）；

有石灰味/土腥味→ 大量掺了碳酸钙、滑石粉等无机填充料。

3.摸手感与颗粒形态

全新料：颗粒圆润饱满，表面光滑，硬度适中，不易捏碎。

掺假特征：

颗粒粗糙、有粉末感→ 填充料过多或造粒不纯；

颗粒脆、易碎→ 可能掺了PE（密度更低、更软）或老化回收料；

颗粒发黏→ 可能混入了PVC、EVA等其他塑料。

二、基础性能测试（低成本验证）

1.密度测试（判断填充料/其他塑料）

PP纯料密度约0.90~0.91g/cm³，比水轻，会浮在水面。

测试方法：取100g颗粒，放入清水中搅拌，观察浮沉情况。

若颗粒下沉→ 掺了密度大的物质（如碳酸钙≈2.7g/cm³、滑石粉≈2.8g/cm³、玻璃纤维≈2.5g/cm³），或混入了PVC（密度1.3~1.45）、ABS（1.05）等重塑料。

若部分上浮、部分悬浮→ 掺杂了PE（密度0.91~0.96，接近PP但略重）或其他塑料。

2.熔点与燃烧测试（判断材质纯度）

PP熔点约160~170℃，燃烧特征明确：

燃烧现象：易燃，离火后继续燃烧，火焰上端黄、下端蓝，有少量黑烟，熔融滴落，有石蜡味。

掺假判断：

燃烧困难、离火即灭→ 混入PVC（自熄、有刺鼻盐酸味）、阻燃剂；

火焰黑烟浓、有黑渣→ 掺了PS（聚苯乙烯，有黑烟、甜味）、ABS（浓黑烟、辣味）；

无石蜡味、有酸味→ 混入其他塑料或回收料；

燃烧后有灰白色/白色粉末残留→ 大量填充料（碳酸钙、滑石粉等）。

3.熔融指数（MI）简易对比

PP熔融指数反映流动性，不同牌号有固定范围（如注塑级MI≈10~30，拉丝级≈2~4）。

简易判断：取少量颗粒用热熔胶枪加热挤出，对比已知纯料的流速；

流速明显变快→ 可能掺了低粘度回收料或PE；

流速明显变慢→ 可能掺了填充料、玻璃纤维或高粘度回收料。

4.灰分测试（判断无机填充料）

方法：取10g颗粒放入坩埚，在马弗炉中600℃灼烧2小时，冷却后称重。

纯PP灰分：几乎为0（<0.1%）；

灰分>5%→ 明显掺了碳酸钙、滑石粉等填充料；

灰分>20%→ 填充料占比非常高（如钙粉填充PP常达30%~50%）。

三、仪器检测（准确定性定量）

若需准确数据，可送第三方检测部门或用实验室设备：

红外光谱（FTIR）：快速鉴别是否混有其他塑料（如PE、PVC、ABS等）。

差示扫描量热法（DSC）：准确测熔点、结晶度，判断纯度。

热重分析（TGA）：测填充料、助剂含量，定量分析掺假比例。

熔融指数仪：准确测MI值，对比标准牌号范围。

四、采购避坑建议

优先选正规厂家，索要材质报告（COA），核对牌号、MI、灰分等参数。

小批量试产：用颗粒注塑/挤出样品，测试拉伸强度、冲击强度、外观，性能明显下降则大概率掺假。

警惕低价陷阱：PP原料价格透明，远低于市场价的颗粒90%以上有掺假。

通过以上方法，可从“粗略筛选”到“准确判定”逐步排查，避免买到掺假PP颗粒。
